4D kaasaskantav Doppleri ultraheli

1:

Kokkuvõteecho & 4D kaasaskantavvärvidoppleri ultraheli peamised spetsifikatsioonid

1.1

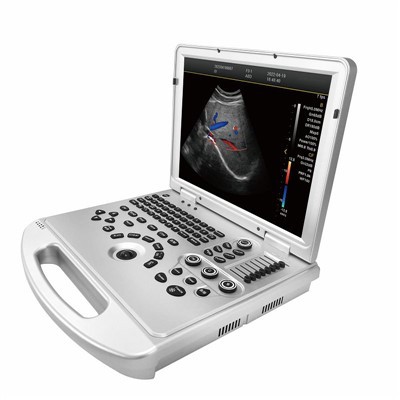

Kaasaskantav täisdigitaalne värviline Doppleri ultraheli suurarvuti

1.2

Ultraheli hosti operatsioonisüsteem: Windowsi operatsioonisüsteem

1.3

Rakendused:

Kõht, sünnitusabi, günekoloogia, süda, kuseteede süsteem, väikesed elundid, pindmised, veresooned, pediaatria, vastsündinu, luu- ja lihaskond

1.4

Sondid:

Kumer sond, tran{0}}vaginaalne sond, lineaarne sond, mikro-kumer sond, südamesond, 4D maht

sond

1.5

Taotlused ja aruanne:

Kõhuõõne, sünnitusabi, naistearsti, südame, kuseteede, väikeosade, pindmiste, veresoonte, pediaatria, täiustatud mõõtmise tarkvarapaketid, aruannete tarkvarapaketid, juhtumikorralduse tarkvarapaketid jne.

☆1.6

unearteri intima mõõtmise paksus (IMT)

☆1.7

Spektri mähisjoone automaatne mõõtmine

1.8

Kiirsüntesaatori täisdigitaalne edastamine ja vastuvõtt

1.9

Värviline Doppleri kujutis (C)

1.10

Impulss-Doppleri kujutis (PW)

☆1.12

Koherentne kontrastkujutis (CCI)

1.12

Pidevlaine Doppleri kujutis (CW)

☆1.13

B/C/D reaalajas{0}}kolme sünkroonne pildistamine

☆1.14

Power Doppleri kujutis (PDI)

☆1.15

Otsese võimsusega Doppleri kujutis (DPDI)

1.16

M-režiimi pildistamine

☆1.17

Anatoomiline M-režiimi kujutis

☆1.18

Värviline Doppleri M režiimi pildistamine

☆1.19

Elastograafia

☆1.20

Kudede Doppleri kujutis (TDI)

☆1.21

Pingutuskiiruse kujutis (SRI)

1.22

Kudede harmooniline kujutis (THI)

1.23

Fusion harmooniline kujutis (FHI)

1.24

Täppide vähendamise kujutis (SRI)

☆1.25

Panoraampildistamine

☆1.26

Läbipainde pildistamine

☆1.27

Trapetsikujuline pildistamine

1.28

Adaptiivne kiiruse optimeerimine

☆1.29

Vaba käega 3D

1.30

Reaalajas 3D-pildistamine (3D/4D)

1.31

DICOM3.0

1.32

Monitor: 15-tolline kõrglahutusega ultraheliekraan

1.33

Füüsiline lõikelaud: salvestage pilt ekraani vasakusse serva, mida saab otse salvestada või kustutada.

1.34

Süsteemi funktsioon on-kohapealne-täiendamine

1.35

Eeldus: siseelundite erinevaks kontrollimiseks seadke eelseadistatud kontrollitingimused parima pildi saamiseks, vähendage toimingu reguleerimist ja tavaliselt kasutatavat välist reguleerimist ja kombinatsiooni.

1.36

Sondi liides: 2

1.37

Süsteemi keeled: hiina/inglise/ hispaania/ portugali/ prantsuse/ vene/ araabia/

vietnami / indoneesia / saksa keel

1.38

Sügavus: 360 mm või suurem;

1.39

Laiendatud pildistamine

2:

Sonds

2.1 Kumer sond

Põhisagedus: 2,0MHz/2,3MHz/2,5MHz/3,0MHz/3,5MHz/4,0MHz/4,6MHz/5,0MHz/5,4MHz,

Harmooniline sagedus:

4,0MHz/4,6MHz/5,0MHz,

2.2

Lineaarne sond

Põhisagedus: 4,0MHz/4,6MHz/5,0MHz/6,0MHz/7,0MHz/8,0MHz/9,2MHz/10,0MHz/12,0MHz/13,3MHz,

Harmooniline sagedus:

8,0MHz/9,2MHz/10,0MHz,

2.3 Trans-vaginaalne sond

Põhisagedus:

3,0MHz/3,5MHz/4,0MHz/5,0MHz/5,4MHz/6,0MHz/7,0MHz/8,0MHz/10,0MHz,

Harmooniline sagedus:

6,0MHz/7,0MHz/8,0MHz,

2.4 Mikro-kumer sond

Põhisagedus:

3,0MHz/3,5MHz/4,0MHz/5,0MHz/5,4MHz/6,0MHz/7,0MHz/8,0MHz,

Harmooniline sagedus:

6,0MHz/7,0MHz/8,0MHz,

2.5 Südamesond

Põhisagedus: 1,7MHz/1,9MHz/2,1MHz/2,5MHz/3,0MHz/3,4MHz/3,8MHz/4,2MHz/5,0MHz,

Harmooniline sagedus:

3,4MHz/3,8MHz/4,2MHz,

2.6

4D helitugevuse sond

Põhisagedus:

2,0MHz/2,5MHz/3,0MHz/3,3MHz/3,7MHz/4,0MHz/5,0MHz/6,0MHz,

Harmooniline sagedus:

4,0MHz/5,0MHz/6,0MHz,

3:

2D pildistamise režiim

3.1

Võimendus: 0–100, 2. samm reguleeritav

3.2

TGC: 8 segmendi reguleeritav

3.3

Maksimaalne fookuspunkt: suurem või võrdne 7, mida saab kogu protsessi jooksul liigutada.

3.4

Täppide vähendamine: 0-5,5 tase

3.5

Ruumi süntees: 0-2,2 tase (voodrisond: 3 taset, südamesond: 0)

3.6

Dünaamiline: 30-180,35 tase, 5. samm reguleeritav

3.7

Joone tihedus: madal, keskmine, kõrge, 3 taset

3.8

Raami korrelatsioon: 0-4,4 tase

3.9

Müra vähendamine: 0-5,5 tase

3.10

Serva täiustamine: 0-5,5 tase

3.11

Helivõimsus: 2-10, 9 taset

3.12

Halli skaala: 0-67, 67 tase

3.13

Valevärv: tase 0–67,67

3.14

Pildi stiil: pehme{0}}võrdlus, 2 taset

Ekraanil on{0}}reaalajas hääle võimsuse, sondi sageduse, dünaamilise ulatuse, pseudovärvi, hallskaala ja muud 11 reguleeritava parameetri kuvamine

4:

VärvDopplerpildistamisrežiim

4.1

Veretõus: 0–100, 2. samm

4.2

Parameetrite kuva: kiirus, dispersioon

4.3

B-Piiramine (B/W piirangud): 0–7, 7 tase

4.4

Kiirus: 0-8, 8 taset

4.5

Proovide arv: 6-24, 7 taset

4.6

Eelistatud verevool: 0-8, 8 tase

4.7

Filtreerimine: 1-6, 6 tase

4.8

Helivõimsus: 2-6, 4 taset

4.9

Müra vähendamine:0-4, 4 tase

4.10

Sujuv töötlemine: 0-4, 4 tase

4.11

Kaadri korrelatsioon: 0-6, 6 tase

4.12

Kromatograafia (verevoolu graafik): 0-37, 37 tase

4.13

Joone tihedus: madal-keskmine-kõrge, 3 taset

4.14

Sagedus: reguleeritav 4 tasemel

4.15

Kiirus: minimaalselt 0,4K, maksimaalselt 40,5K

Kumer sond: 0,4K-4,3K-38,5K

Lineaarne sond: 0,4K-14,7K-39,0K

Trans-vaginaalne sond: 0,4K-7,8K-39,7K

Helitugevuse sond: 0,4K-4,2K-34,8K

Mikro-kumer sond: 0,4K-10,3K-40,5K

südamesond: 0,4K-7,8K-39,7K

PS: sondi sagedus muutub ja sageduse väärtus muutub

PS: kaadrisagedus muutub kiirusega

5:

PulselaineDoppler(PW)

1

Kasum: 0–100, 2. samm

5.2

Spektri mähisjoon: reaalajas automaatne spektri mähisjoon, manuaalne spektri mähisjoon ja muud režiimid. Süsteem analüüsib ja kuvab automaatselt erinevaid andmeid nagu PSV, EDV, RI, PI, S/D, ACC, HR ja nii edasi. Võib ärgata või sulgeda

5.3

Proovi maht: 0,5–30 mm

5.4

Vereingel: -75-75 kraadi, 5. samm

5.5

Vale värv: 0-67, 67 tase

5.6

Dünaamiline vahemik: 20-40, 4 taset

5.7

Filter: 0-9, 9 tase

5.8

Sujuv töötlemine: 1-4, 4 tase

5.9

Helivõimsus: 2-5, 4 taset

5.10

Helitugevus: 0–100, 10 tase, 10. samm

5.11

Heli filtreerimine: 0-4, 4 tase

5.12

Baasjoon: -1,0 ~ 1,0,

5.13

Hall kaart: 0-67, 67 tase

5.14

Skaneerimise kiirus: 100-500, 6 taset

5.15

PRF: minimaalselt 0,5 000, maksimaalselt 87,5 000

Kumer sond: 0,5K-4,3K-63,3K

Lineaarne sond: 0,5K-14,5K-78,4K

Trans-vaginaalne sond: 0,5K–8,1K–78,4K

Helitugevuse sond: 0,5K-4,2K-53,8K

Mikro-kumer sond: 0,5K-10,3K-81,1K

südamesond: 0,5K-4,3K-87,5K

5.16

Sagedus: 4 taset

PS: sondi sagedus muutub ja PRF väärtus muutub

PS: sondi sagedus muutub ja sageduse väärtus muutub

6:

Pidev laineDoppler(CW)

6.1

Tugisond: südamesond

6.2

B-režiimi parameetrite reguleerimine on lülitatav

6.3

Kasum: 0–100, 2. samm

6.4

Proovivõtuliini asend on reguleeritav

6.5

PRF: 0,9K ~ 36,1K

6.6

Algtase: -1,0-1,0

6.7

Veriingel: -75-75 kraadi

6.8

Hall kaart:0-67

6.9

Skaneerimise kiirus: 100-300

6.10

Vale värv: 0–67

6.11

Dünaamiline vahemik: 20-40

6.12

Filtreerimine: 0-9,9 tase

6.13

Sujuv töötlemine: 1-4

6.14

Sagedus: 2.0MHz/2.3MHz/2.5MHz/3.0MHz, 4 tasandit reguleeritav

6.15

Helivõimsus: 2-5

6.16

Maht: 0-100

6.17

Heli filtreerimine: 0-4

☆7:

Anatoomiline M-kujutis

7.1

Tugisond: kumer sond, lineaarne sond, südamesond

7.2

B-režiimi parameetrite reguleerimine on lülitatav

7.3

Kasum: 0–100, 2. samm

7.4

M Sampling line angel on reguleeritav

7.5

M Proovivõtuliini pikkus on reguleeritav

7.6

Proovivõtu rida: 3, saab eraldi kuvada või peita

☆8:

VerevoolM mudel (MC)

8.1

B-režiimi parameetrite reguleerimine on lülitatav

8.2

Kasum: 0–100, 2. samm

8.3

MC Sampling line angel on reguleeritav

8.4

MC proovivõtuliini pikkus on reguleeritav

8.5

Sagedus: 4 taset

8.6

Proovide arv: 6-24

8.7

Kiirus: 0-8, 8 taset

8.8

Skaneerimise kiirus: 150-500

8.9

Kaadri korrelatsioon: 0-6, 6 tase

8.10

Filtreerimine: 1-6,6 tase

8.11

Eelistatud verevool: 0-8,8 tase

8.12

Sujuv töötlemine: 0-4,4 tase

8.13

Kaart:0-37, 37 tase

☆9:

Elastograafia

9.1

B-režiimi parameetrite reguleerimine on lülitatav

9.2

Kasum: 0–100, 2. samm

9.3

B/E, topelt{0}}reaalajas kuvamine samal ekraanil

9.4

Sondi nihkekõvera kuva: üles/alla

9.5

Rõhu indikaatori riba ekraan

9.6

Sagedus: 8-9 taset, reguleeritav; vastavalt sondi ekraanile

9.7

Müra vähendamine: 0-2, 2 tase

9.8

Kaadri korrelatsioon: 0-3, 3 tase

9.9

Võrdlus: 0-13, 13 tase

9.10

Vale värv: 0-3, 3 tase

9.11

Ärge toetage südamesondi

☆10:

KudeDopplerpildistamine (TDI)

10.1

Tugisond: südamesond

10.2

B-režiimi parameetrite reguleerimine on lülitatav

10.3

Kasum: 0–100, 2. samm

10.4

ROI ala reguleeritav

10.5

Proovide arv: 6-24

10.6

Kiirus: 0,4K-8,0K

10.7

Kaadri korrelatsioon: 0-6,6 taset

10.8

Eelistatav kude: 0–7, 7 tase

10.9

Sagedus: 2,0MHz/2,3MHz/2,5MHz/3,0MHz

10.10

Toetage värvide ümberpööramist

☆11:

Pingutuskiiruse pildistamine

11.1

Tugisond: südamesond

11.2

B-režiimi parameetrite reguleerimine on lülitatav

11.3

ROI ala reguleeritav

11.4

Kasum: 0–100, 2. samm

11.5

Proovide arv: 6-24,6 tase

11.6

Aksiaalne keskmine:1-4, 4 tase

11.7

Kiirus: 0,4K-8K

11.8

Kaadri korrelatsioon: 0-6, 6 tase

11.9

Kudede optimeerimine: 0-7,7 tase

☆12:

Panoraampildistamine

12.1

Tugisond: lineaarne sond

12.2

Täppide vähendamine: 0-5, 5 tase

☆13:

Läbipainde pildistamine

13.1

Tugisond: lineaarne sond

13.2

B-režiimi parameetrite reguleerimine on lülitatav

13.3

Läbipainde ingel: 8 taset

13.4

Täppide vähendamine: 0-5, 5 tase

13.5

Dünaamiline kiirus: 30–180, 5. samm

13.6

Joone tihedus: madal-keskmine-kõrge, 3 tase

13.7

Kaadri korrelatsioon: 0-4, 4 tase

13.8

Vale värv: 0-67, 67 tase

13.9

Pildi stiil: pehme{0}}võrdlus, 2 taset

13.10

Müra vähendamine: 0-5, 5 tase

13.11

Serva täiustamine: 0-5,5 tase

13.12

Helivõimsus: 2-10,8 taset

13.13

Hall kaart: tase 0-67,67

☆14:

Trapetsikujuline pildistamine

14.1

Sondi tugi: lineaarne sond

14.2

B-režiimi parameetrite reguleerimine on lülitatav

14.3

Läbipainde ingel: 8 taset

14.4

Täppide vähendamine: 0-5, 5 tase

14.5

Dünaamiline kiirus: 30–180, 5. samm

14.6

Joone tihedus: madal-keskmine-kõrge, 3 tase

14.7

Kaadri korrelatsioon: 0-4, 4 tase

14.8

Vale värv: 0-67, 67 tase

14.9

Pildi stiil: pehme{0}}võrdlus, 2 taset

14.10

Müra vähendamine: 0-5, 5 tase

14.11

Serva täiustamine: 0-5,5 tase

14.12

Helivõimsus: 2-10,8 taset

14.13

Hall kaart: 0-67, 67 tase

14.14

Ruumi süntees: 0-2, 2 tase

☆15

Vabakäeline 3D pildistamine

15.1

Tugisond: kumer sond, lineaarne sond

15.2

Näidiku mudel: 4 pilti

15.3

Pildi pööramine X/Y/Z telg

15.4

Mitme{0}}lõigu nähtavus

16

Reaalajas-4D-pildistamine

16.1

Tugisond: 4D mahusond

16.2

B-režiimi parameetrite reguleerimine on lülitatav

16.3

Kasum: 0–100, 2. samm

16.4

Kuvamudel: üks pilt, kaks pilti, neli pilti

16.5

Pildi pööramine: X/Y/Z telg

16.6

Mitme{0}}lõigu nähtavus

16.7

Valguse ja varju inversioon

16.8

Sujuv: 0-4, 4 tase

16.9

Läve tase: 0–129, 3. samm

16.10

Läbipaistvus: 1–509, 10. samm

16.11

Renderduse tüüp: 4 tüüpi, pind, maksimaalne, minimaalne, perspektiiv

17:

Laiendatud pildistamine

17.1

Kasum: 0–100, 2. samm

17.2

TGC: 8 segmendi reguleeritav

17.3

Maksimaalne fookuspunkt: suurem või võrdne 7, mida saab kogu protsessi jooksul liigutada.

17.4

Täppide vähendamine: 0-5,5 tase

17.5

Ruumiühend: 0-2,2 tase (lineaarne sond: 3 tase, ei toeta südamesondi)

17.6

Dünaamiline vahemik: 30–180,35 tase, 5. samm

17.7

Joone tihedus: madal, keskmine, kõrge, 3 taset

17.8

Raami korrelatsioon: 0-4,4 tase

17.9

Müra vähendamine: 0-5,5 tase

17.10

Serva täiustamine: 0-5,5 tase

17.11

Helivõimsus: 2-10, 9 taset

17.12

Hall kaart: 0-67, 67 tase

17.13

Valevärv: tase 0–67,67

17.14

Pildi stiil: pehme{0}}võrdlus, 2 taset

17.15

Laiendatud tase: maksimaalselt 72 taset

Kumer sond: 9 taset

Trans-vaginaalne sond: 72 tase

Mikro-kumer sond: 29 tase

Südamesond: 40 tase

4D helitugevuse andur: 17 taset

PS: Ekraanil on-reaalajas hääle võimsuse, sondi sageduse, dünaamilise ulatuse, pseudovärvi, hallskaala ja muud 11 parameetrit saab reguleerida

PS: kui sondi skaneerimise ulatus saavutab maksimumi, on sünteesitav ruum 0.

18:

Mõõtmis- ja analüüsifunktsioon:

18.1

Üldmõõtmine: kaugus, pindala, ellips, ristjoon, nurk, kauguse suhe, ruumala, ruumala (ellips), pindala suhe, läbimõõt, liitenurk

18.2

Süda: automaatne spektri mähis, LV, peamise kopsuarteri diameeter, RVEDd, RVED, LVM, LAV, HR, MVF, AO, AR, LVOT, TVF, kopsuklapp, kopsuveen, RV, Doppleri loote südame heli, LVET, LVM, LVMI, AV

18.3

Vaskulaarne: karotiidne intima (IMT), pikkuse stenoosi suhe, pindala stenoosi suhe, IMT (tagasein), IMT (esisein)

18.4

OB: loote rutiin, AFI, TW, GS, CRl, OFD, HL, küünarluu, NT, fibula, Nbonel, radiaal, sääreluu

18.5

GYN: emakas, emakakael, emakakeha / emakakaela emakas, vasak munasarja veen, parem munasarja veen, domineeriv folliikuli, intima paksus

18.6

Uroloogia: eesnääre, jääkriin, vasak neer, parem neer, vasak suprarenaalne veen, parem neerupealne, vasak munand, parem munand, vasak seemnepõieke, parem seemnepõiek

18.7

Kõht: maks, CHD, osalise veeni läbimõõt, koletsüst, CBD, kõhunääre, põrn, kõhuaordi siseläbimõõt, neer

18.8

Väikesed osad: Kilpnääre

18.9

Tarkvarapakett: mõõtepakett, tarkvarapakett, meditsiiniliste dokumentide haldamise tarkvarapakett

19:

Graafika- ja tekstihaldussüsteem

19.1

Hosti ehitamine 2 kõvakettale (SSD 120+1T), käivitub kiiresti ja stabiilselt

19.2

Filmi taasesitus: 1200 kaadrit või rohkem

19.3

Sisemine failiteabe haldussüsteem: saab salvestada patsiendi numbri, nime, tšeki numbri, kontrolli kuupäeva ja nii edasi ning seda saab otsida ja hallata nummerdamise, kontrollnumbri, nime ja nii edasi.

19.4

Aruande tüüp on 16

19.5

Üks võtmetähtsusega kiire aruannete graafiline ja tekstihaldus

20:

Liides

20.1

USB-liides: 2

20.2

HDMI liides: 1

20.3

LAN-liides: 1

20.4

AUDIO liides: 1

20.5

MIC-liides: 1

20.6

S-VIDEO liides:1

21:

Seadistamine

21.1

Kaasaskantav täisdigitaalne värviline Doppleri ultraheli diagnostikasüsteem

21.2

Sond: kumera massiivi sond (valikuline), lineaarne sond (valikuline), trans{0}}vaginaalne sond (valikuline), südamesond (valikuline), 4D-mahusond (valikuline)

21.3

Rohkem kui 13 kiirreguleerimisnuppu või sellega võrdne

22:

Tehnoloogia,{0}}müügijärgne teenindus ja muud nõuded

22.1

Pärast vastuvõtmist on garantii kaks aastat tasuta (esitage tootja garantiisertifikaat)

22.2

Tootjal on ISO13485 sertifikaat ja EL CE sertifikaat.
