Toote spetsifikatsioonidokument JXXD-L3 sülearvuti-Style Full-Digital Color Ultraheli diagnostikaseadme jaoks
Põhitoote ülevaade
Tootekategooria: Sülearvuti-Stiil täis-Digitaalne värviline ultrahelidiagnostikaseade
Peamised eelised: kerge intelligentne töö,{0}}kasutajasõbralik süsteem, mis on loodud esmatasandi arstiabi stsenaariumide jaoks
Jõudluspositsioneerimine: kuigi see pole ideaalne kõrgekvaliteediliste{0}}pildindusülesannete jaoks, pakub see erakordset mugavust erinevates tööstsenaariumides, seades esikohale teisaldatavuse ja kasutuslihtsuse
Põhiline indikaator: efektiivne aku kasutusiga 2 tundi
Kliiniline rakendusala
Seade hõlmab mitmeid kliinilise läbivaatuse valdkondi, et toetada esmatasandi arstiabi ja rutiinseid diagnostilisi vajadusi järgmiste rakendusvaldkondadega:
| Eksamiväli | Spetsiifilised rakendused |
| Kõht |
Kõhuorganite uuringud (nt maks, sapipõis, kõhunääre, neerud) |
| Sünnitusabi ja günekoloogia |
Sünnitusabi jälgimine (nt loote areng) ja günekoloogiliste haiguste diagnoosimine |
| Uroloogia |
Kuseteede uuringud (nt põis, neerufunktsioon) |
| Vaskulaarne |
Vaskulaarse struktuuri ja verevoolu hindamine (nt perifeersed veresooned, unearterid) |
| Pediaatria ja vastsündinu |
Rutiinsed läbivaatused lastele ja vastsündinutele |
| Lihas-skeleti (MSK) |
Lihaste, liigeste ja kõõluste{0}}seotud uuringud |
| Väikesed osad |
Väikeste elundite (nt kilpnääre, rindade) hindamine |
| Füüsiline läbivaatus |
Rutiinne tervisekontroll{0}}pildistamine |
Teisaldatavuse ja mobiilsuse funktsioonid
Kaal: ainult 5,3 kg netokaal, täisfunktsionaalse, sülearvuti suurusega{1}}
Kandmisabi: varustatud käepidemega hõlpsaks kaasaskandmiseks, mis toetab kiiret reageerimist hädaolukorras või{0}}kohapealse diagnostika stsenaariumide korral
| Liikuvuse stsenaarium | Konfiguratsioon ja eelised |
| Käsipagas |
Kompaktne suurus võimaldab kaasaskandmist käsipagasina, mis sobib lühikeseks{0}}vahemaaks liikumiseks |
| Ostukorv-Paigaldatud (valikuline) |
Ühildub valikulise käruga, mis võimaldab hõlpsalt teisaldada ja vaevata kasutada kogu haiglas |
| Kaugreisid |
Kaasas mugav reisikohver, mis võimaldab transportida kaugematesse kliinikutesse{0}}väliseid meditsiiniteenuseid |
Sisseehitatud-suure mahutavusega-eemaldatav liitiumaku, mis tagab 2-tunnise efektiivse aku tööea,-toetades katkematut diagnoosimist stsenaariumide korral, kus puudub otsene juurdepääs toiteallikale (nt kaugkliinikud, erakorraline -kohakülastus)
Riistvara ja liidese konfigureerimine
| Riistvara/liides |
Spetsifikatsioon ja funktsioon |
| Ekraan |
>15-tolline meditsiiniline HD-ekraan, mis pakub kõrglahutusega kujutist anatoomiliste detailide selgeks visualiseerimiseks |
| Sondi liides |
Üks sondi pesa, mis toetab ühilduvate sondide ühendamist sihtuuringute jaoks |
| Printimise ühilduvus |
Ühendatav videoprinteritega (saidil{0}}piltide printimiseks ja dokumenteerimiseks) |
| Säilitamine |
128 GB digitaalse kõvaketta maht, mis toimib ultraheligraafika ja teksti tööjaamana,{1}}mis pakub piisavalt ruumi piltide, videote ja patsiendi diagnostikaandmete salvestamiseks |
| Valikulised tarvikud |
Funktsionaalse kohandatavuse laiendamiseks toetab valikulisi konfiguratsioone (üksikasju pole dokumendis täpsustatud). |
Arukas toimimine ja töövoo optimeerimine
Ühe-klõpsuga intelligentsed funktsioonid
Kiire juurdepääs piltidele: ühe-klõpsuga juurdepääs kvaliteetsetele-piltidele, mis vähendab toiminguid ja säästab aega
Intelligentne eeltöötlus: eelseadistab optimaalsed uurimistingimused erinevat tüüpi kontrollide jaoks, minimeerides käsitsi reguleerimist töö ajal ja alandades kasutajate õppimiskõverat
Multifunktsionaalne lõikelaud
Kuvab salvestatud pildid liidese allosas, toetades piltide otsest eksporti või kustutamist,{0}}lihtsustades andmehaldust ning lihtsustades piltide ülevaatamise ja jagamise töövoogu
Täiustatud pilditehnoloogiad
| Pildistamise tehnoloogia | Põhimõte ja kliinilised eelised |
| Trapetsikujuline pildistamine |
Laiendatud pilditehnika, mis muudab originaalse ristkülikukujulise kujutise trapetsikujuliseks, pikendades sobivalt vasakut ja paremat külge, saavutades laiema vaatevälja. Ultrahelipildistamise põhimõte hõlmab inimkeha skaneerimist ultrahelikiirtega ja siseorganite kujutiste saamist peegeldunud signaalide vastuvõtmise ja töötlemise teel-, mis on ideaalne suurte anatoomiliste struktuuride (nt kõhuorganite) vaatlemiseks. |
| Kudede harmooniline kujutis (tehnoloogiline uuendus) |
Parandab kujutise selgust, suurendades kudede kontrasti eraldusvõimet ja ruumilist eraldusvõimet, kõrvaldades samal ajal lähi{0}}artefaktid. Kasutatakse peamiselt südame-veresoonkonna ja kõhuhaiguste diagnoosimisel; mängib otsustavat rolli kahjustuste piirkondade hindamisel ja piiride määratlemisel raskete pildistamistingimustega patsientide jaoks (nt rasvunud patsiendid, kellel on ultraheli halb läbitungimine). |
| Puhastage filter |
Filtreerib ja eraldab tõhusat teavet kogu sagedusriba ulatuses ja erinevatel sügavustel, arvutab signaali levimise ajal varieerumise astme ning teostab sihipäraseid parandusi ja sobitamist. Summutab ja filtreerib tõhusalt mürasignaale, mille tulemuseks on{1}}kvaliteetsed taastatud pildid ja vähendatud häiretega. |
Sondi ühilduvus ja vastavad rakendused
Seade toetab mitmesuguseid suure{0}tihedusega sonde kõrglahutusega-pildistamiseks järgmiste sonditüüpide ja nende rakendustega:
| Sondi tüüp |
Rakendusväljad |
| Kumer sond |
Kõht, sünnitusabi, günekoloogia |
| Lineaarne sond |
Vaskulaarsüsteem, luu- ja lihaskond (MSK) |
| Phased Array Probe |
Süda ja südamekambrid, südamefunktsiooni hindamine, perikardi efusioon |
| Trans-vaginaalne sond |
Sünnitusabi, günekoloogia, uroloogia |
| Trans-Rektaalne sond |
Eesnääre |
| Mikro-kumer sond |
Beebi elundid (sobivad pediaatrilisteks uuringuteks) |
Värvilise ultraheli diagnostikaaparaadi tehniline kirjeldus
|
1 Toote nimetus: värviline ultraheli diagnostikaseade |
||||
|
|
||||
| Kasti mõõtur | 52*50*35 cm | |||
| Kaal | 13,5 kg | |||
| Hind | Toote kirjeldus | Hind (USD) | ||
| DW-L3 põhiseade kolme sondiga (kumer massiiv, õõnsussond, lineaarse massiivi sond) | 4655.00 | |||
| DW-L3 põhiseade kahe sondiga (kumer massiiv, õõnsussond) | 4050.00 | |||
| DW-L3 põhiseade ühe sondiga (ükskõik milline kumer massiiv, lineaarne massiiv, õõnsussond) | 3933.33 | |||
| 3,0 MHz faasiline{1}}massiivisond (südame jaoks) | 825.00 | |||
| 5,0 MHz mikro-kumer sond | 605.00 | |||
| 6,5 MHz rektaalne sond | 1100.00 | |||
|
1.1 StruktuurType:sülearvutitüüp |
||||
|
2 Kasutusjuhend |
||||
|
2.1 Täitke esmaste haiglate ülevaatus ja diagnoosimine kõhuõõne, sünnitusabi, günekoloogia, kuseteede, väikeste organite, pindmiste, veresoonte, pediaatriliste, vastsündinute, lihaste, füüsilise läbivaatuse ja muude aspektide osas. |
||||
|
3 Peamised spetsifikatsioonid ja süsteemi ülevaade |
||||
|
Operatsioonisüsteem: Windows 10 Spektriimpulss Doppler (PW) 3.3 Suunaenergia Doppler 3.4 Reaalajas-kolmiksünkroonimine 3.5 Ruumiline komposiitkujutis 3.6 Kudede harmooniline kujutis 3.7 2B/4B kujutise režiim 3.8 Süsteemi keele tugi: hiina, inglise, prantsuse, vene ja hispaania keel, viis keelt 3.9 Ekraan: 15 tolli või suurem 3.10 Integreeritud lõikelaud: kuvage ekraani allservas salvestatud pildid, mida saab otse üle kanda või kustutada 3.11 Süsteemil on väliuuenduse funktsioon 3.12 Eelseadistatud tingimused: erinevate ülevaatuste jaoks seadistage kontrollitingimused pildi optimeerimiseks, töö ajal reguleerimise vähendamiseks ja tavaliselt nõutavaks väliseks reguleerimiseks ja kombineeritud reguleerimiseks 3.13 Sondi liides on suurem või võrdne 1-ga 3.14 Trapetsikujulise kujutise funktsiooniga 3.15 Ühe-klõpsuga intelligentne optimeerimine |
||||
|
4Sondi valik |
||||
|
Kumer sond: sagedus 2,0MHz, 2,5MHz, 3,0MHz, 3,5MHz, 4,0MHz, 5,5MHz, H4,0MHz, H5,0MHz, kaheksa{8}segmendi sageduse muundamine (sügavus 30–255 mm) Lineaarne sond: Sagedus: 6,0MHz, 7,5MHz, 8,5MHz, 10,0MHz, 12,0MHz, H10,0MHz, kuue{6}}segmendi sageduste muundamine (sügavus 20–128 mm) Trans-vaginaalne sond:Sagedus: 4,5MHz, 5,0MHz, 6,0MHz, 6,5MHz, 7,0MHz, 9,0MHz, H8,0MHz, seitsme{7}segmendi sageduse muundamine (sügavus 30-156 mm) Mikro-kumer sond (R15): sagedus 4,5MHz, 5,0MHz, 6,0MHz, 6,5MHz, 7,0MHz, 9,0MHz, H8,0Mhz, seitsme{7}segmendi sageduste muundamine (sügavus 30–111 mm) Rektaalne sond: sagedus 4,0MHz, 6,5MHz, 9,0MHz, H8,0Mhz, nelja-segmendi sageduse muundamine (sügavus 20–110 mm) Faasitud massiivi sond:sagedus 2,0MHz, 2,5MHz, 3,0MHz, 3,5MHz, 4,0MHz, 5,0MHz, H3,0MHz, H4,0MHz, kaheksa{8}-segmendi sageduse muundamine (sügavus 100–244 mm) L25 lineaarne sond:sagedus 6,0MHz, 7,5MHz, 8,5MHz, 10,0MHz, 12,0MHz, H10,0MHz, kuue -segmendi sageduste muundamine (sügavus 20–110 mm) |
||||
|
52D kujutise režiim |
||||
|
5.1 Kasum:0-100, sammu 1 saab visuaalselt reguleerida 5.2 TGC:8-segmendiline reguleeritav 5.3 Dünaamiline ulatus:20-280dB, 20-tasemeline visuaalselt reguleeritav 5.4 Pseudo-värv:0-11 klassid, visuaalselt reguleeritavad 5.5 Svõimsus:5%-100%, sammhaaval 5%, visuaalselt reguleeritav 5.6 Kere marks17 tüüpi või rohkem 5.7 Focmeiepunktid:6, mida saab lõpuni liigutada 5.8 Halltoonid:0-7 taset on visuaalselt reguleeritavad 5.9 Filter: 0-4 5.10 Skannimisulatus: 50%-100% 5.11 Raami korrelatsioon:0-4 taset, visuaalselt reguleeritav 5.12 Ekraanil onreaalajas kuvamine-reguleerida saab heli võimsust, sondi sagedust, dünaamilist ulatust, pseudo-värvi, hallskaala jne. 14 tüüpi parameetreid 5.13: skannimisjoone tihedus:kõrge, keskmine ja madal 5.14 Müra vähendamine: 0-14 |
||||
|
6 Värvilise pildistamise režiim(CFM) |
||||
|
6.1 Värviraami korrelatsioon:0-12 taset, visuaalselt reguleeritav 6.2 Värvispekter:0-7 taset, visuaalselt reguleeritav 6.3 Värvteisendamine:reguleeritav 6,4 B/C splitekraani sünkroonse kuvamise funktsioon 6.5 Värvi baasjoon:11 taset, visuaalselt reguleeritav 6.6 Värvijoone tihedus:Kõrge ja madal reguleeritav 6.7 Seinafilter:0-5 taset reguleeritav |
||||
|
7 Spektraalne Doppleri režiim(PW) |
||||
|
7.1 Proovivõtu mahu nurga korrigeerimine:-80 kraadi -80 kraadi reguleeritav 7.2 Proovivõtu maht:0,5-20 mm visuaalselt reguleeritav 7.3 Sagedus:2,5MHz ja 3,0Mhz saab visuaalselt reguleerida 7.4 Algtase:11 taset reguleeritav 7.5 Pseudo-spektrogramm: 0-5 7.6 Ekraani paigutus:Suurem või võrdne 4 tüüpi visuaalselt reguleeritav 7.7 Kiirusskaala:32,8-328 cm/s (erinevad sondi vahemikud on erinevad) 7.8 Spektri mähisjoone funktsioon(automaatne mõõtmine):Reaalajas automaatne spektri mähisjoon, käsitsi spektri mähisjoon ja muud režiimid on valikulised, süsteem analüüsib ja kuvab automaatselt: PS, ED, PI, RI, S/D, HR ja muud andmed 7.9 Halltoonid: 0-7 7.10 Seinafilter: 0-8 7.11 Dünaamiline vahemik:10–95 db 5. samm 7.12 Müra vähendamine: 0-28 7.13 Helitugevus:0-100 |
||||
|
8 Mõõtmis- ja analüüsifunktsioonid |
||||
|
8.1 Mõõteelemendid hõlmavad kaugust, pindala, nurka, aega, kalle, südame löögisagedust, kiirust, kiirendust, verevoolu teed, verevoolu spektri jälgi, takistusindeksit/pulsatsiooniindeksit ja muid professionaalseid mõõtmisi. 8.2 Vastavalt erinevatele rakendustele on olemas professionaalsed mõõtmispaketid; 8.3 Mõõtejoone värvi ja joone tüüpi saab soovi korral reguleerida (sh aktiivse värvi ja viimistlusvärvi) 8.4 Mõõtmistulemuste kuva asukohta ja kirja suurust saab kohandada 8.5 Spetsiaalsed tarkvarapaketid: kõhuõõne, sünnitusabi, uroloogia jne. |
||||
|
9 Graafiline haldussüsteem:piltsalvestamise formaat: BMP DCM JPG |
||||
|
9.1 Kõvaketas:sisseehitatud-512 GB pooljuht-kõvaketas, kiire ja stabiilne 9.2 Kino silmus:Rohkem kui 600 kaadrit või sellega võrdne 9.3 Sisseehitatud-teabehaldussüsteem:saab salvestada numbri, nime, ülevaatuse numbri, ülevaatuse kuupäeva jne ning saab otsida ja hallata numbri, ülevaatuse numbri, nime jne järgi. 9.4 Aruande tüübid Suurem või võrdne16. Esitage fototõestus. 9.5 Ühe-klõpsuga kiiraruannete graafiline haldamine 9.6 DICOM3.0 protokolliga: mida saab otse PACS-süsteemiga ühendada |
||||
|

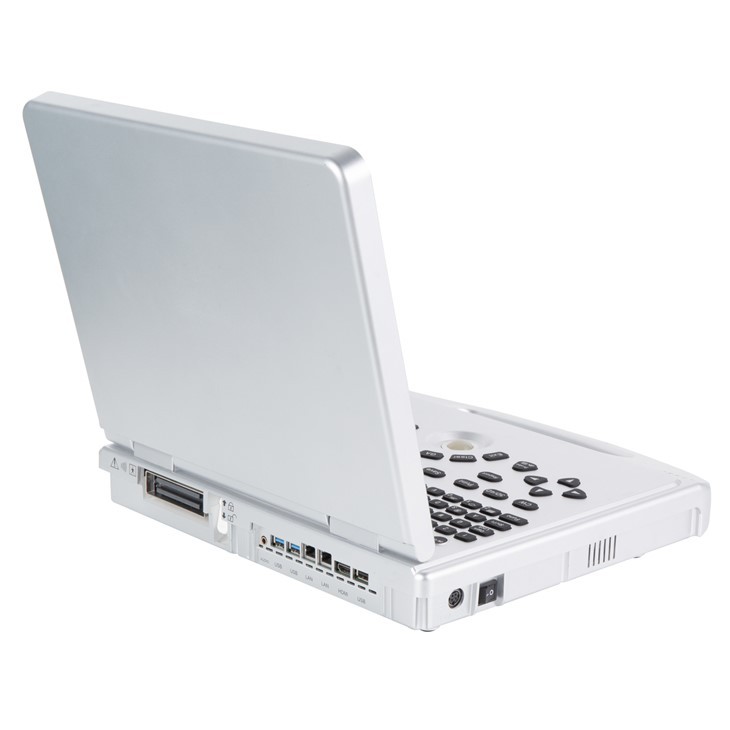

10Liidesed |
||||
|
USB3.0 pordid *4, USB2.0 pordid *2, HDMI-pordid *1, LAN-pordid *1, AUDIO-pordid *1, VIDEO-pordid *1 |
||||
|
11Seadistamine |
||||
|
11.1 Värvilise ultraheli diagnostikaseadme host *1 11.2 Valikulised sondid: kumer sond, lineaarne sond, trans-vaginaalne sond, mikro-kumer sond, rektaalne sond, faasiline-massiivisond. 11.3 Muud valikulised tarvikud: termoprinter (SONY UP-X898MD), käru 11.4 Garantii: 2 aastat, sealhulgas standardvarustuses host ja sondid. Host on saadaval pikendatud garantiiajaga kuni 5 aastat, täpsemate tasude saamiseks võtke ühendust müügiesindajaga. 11.5 Eluaegne hooldus pärast garantiiperioodi lõppu ning kaasatud tööjaama tarkvara tasuta uuendamine ja hooldus kogu eluks. |
||||

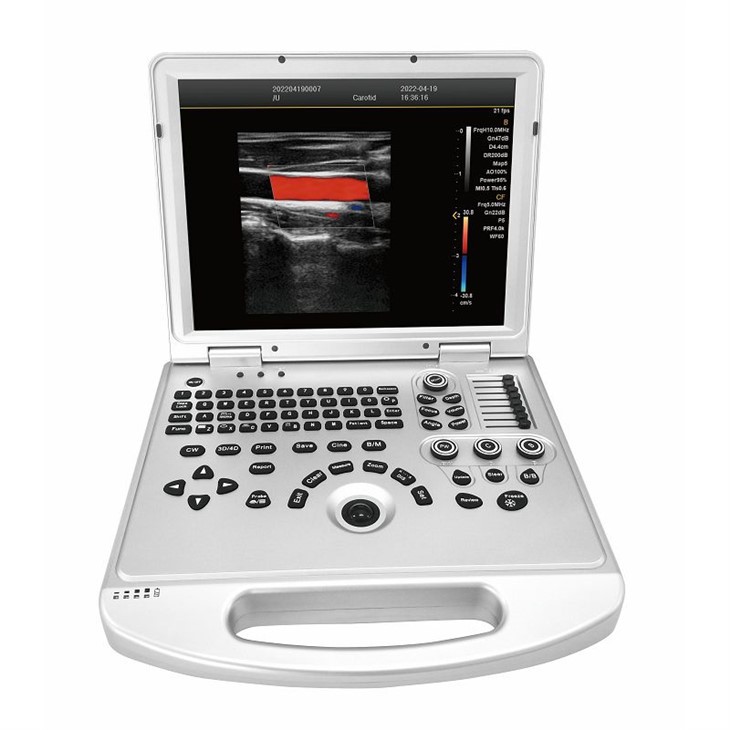

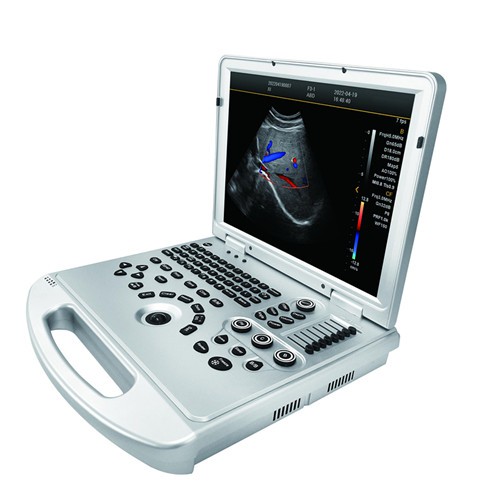

Kaasaskantav sülearvuti-tüüpi värviline Doppleri ultrahelisüsteem DW-L3 kliiniliseks diagnostikaks
Täiustatud kaasaskantav ultraheli täppisdiagnostika jaoks: DW-L3 Color Doppleri süsteem
Kogege sujuvat diagnostilist täpsustDW{0}}L3 sülearvuti-tüüpi värviline Doppleri ultrahelisüsteem, mis on loodud kaasaskantavuse, intelligentse funktsionaalsuse ja suure{0}}jõudlusega pildistamise ühendamiseks. Varustatudühe-klõpsuga optimeerimine, kudede harmooniline pildistamine, ja ühilduvus 6+ sonditüübiga, muudab see süsteem töövooge sujuvamaks, pakkudes samal ajal üksikasjalikke pilte paljude kliiniliste rakenduste jaoks-alates sünnitusabist ja kardioloogiast kuni veresoonte ja kõhuõõne hindamiseni.
Tipptasemel{0}}pilditehnoloogia selguse ja tõhususe tagamiseks
DW{0}}L3 süsteem integreerib täiustatud tehnoloogiaid, et tõsta diagnostilist täpsust:
Spektriimpulss Doppler (PW) & Suunaenergia Doppler (PD)
Visualiseerige täpselt verevoolu dünaamikat, mis sobib ideaalselt veresoonte takistuse analüüsiks ja südame liikumise jälgimiseks.
01
Kudede harmooniline kujutis (THI) & Ruumiline komposiitkujutis
Vähendage müra ja suurendage kudede kontrastsust, paljastades selliste organite peened struktuurid nagu maks, neerud ja loote anatoomia.
02
Reaalajas-kolmekordne sünkroonimine
Ekraani B-režiim, värvi- ja spektraal-Doppler üheaegselt, et keerukate eksamite ajal kõikehõlmavalt analüüsida.
03
2B/4B kujutise režiimid
Mitme anatoomilise piirkonna või kujutise parameetri reaalajas võrdlemiseks saate kahe või nelja{0}}ekraani kuva vahel vahetada.
04
Mitmekülgsed sondivalikud erinevate kliiniliste vajaduste jaoks
Kui sondi liides on suurem või võrdne 1 ja toetab 6+ sonditüüpi, kohandub DW-L3 iga diagnostikastsenaariumiga:
Kumer sond (2,0–5,5 MHz)
Sügavkoesse tungimine kõhuõõne, sünnitusabi ja günekoloogia jaoks 8-segmendilise sagedusmuundusega (sügavus 30–255 mm).
Lineaarne sond (6,0–12,0 MHz)
Kõrge eraldusvõimega kujutised pindmiste struktuuride (nt kilpnääre, rindade) ja veresoonte uurimiseks, sobivad väikeste elundite hindamiseks.
Trans-vaginaalsed/mikro-kumerad sondid
Spetsialiseerunud vaagnapiirkonna ja vastsündinute pildistamisele, pakkudes üksikasjalikke vaateid emakast, munasarjadest ja enneaegse imikute anatoomiast.
Phased Array Probe
Optimeeritud südameuuringute jaoks, pakkudes reguleeritava sagedusega (2,0–5,0 MHz){0}}südame lainurkvaadet.
Kasutaja-keskne disain lihtsaks kasutamiseks

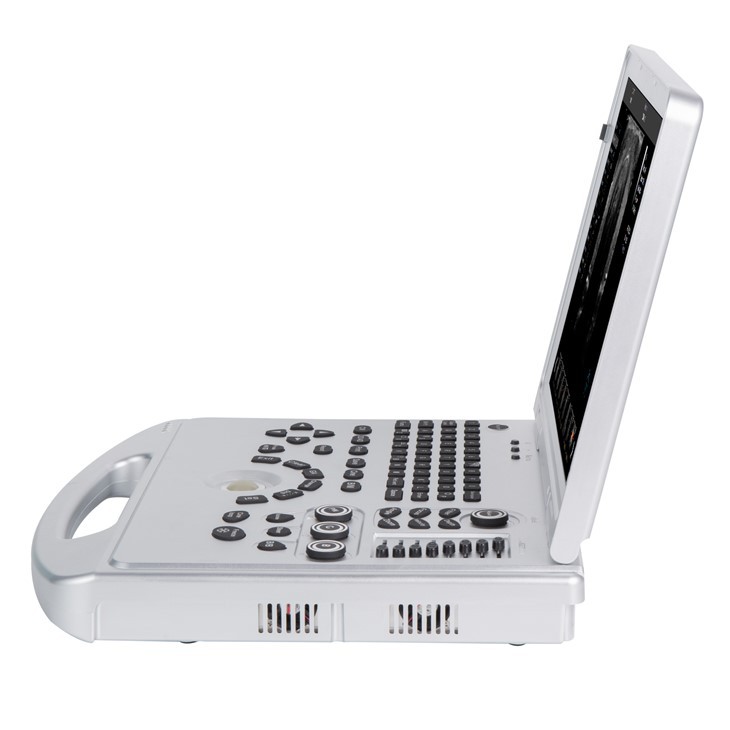

Kaasaskantav ja kerge
Kompaktse 52 × 50 × 35 cm konstruktsiooniga kaaluv vaid 13,5 kg sobib ideaalselt mobiilses kliinikus, kaugseadetes või mitmes osakonnas kasutamiseks.
Arukas töövoog
Ühe-klõpsuga optimeerimineauto-kohandab sätteid optimaalse pildikvaliteedi saavutamisekseelseadistatud tingimusedelundite (maks, loode, unearter) puhul vähendage käsitsi reguleerimist ja säästke aega.
Mitmekeelne ja intuitiivne
Toetab viit keelt (hiina, inglise, prantsuse, vene, hispaania) ja sellel on üle 15{2}-tolline või võrdne HD-ekraan, millel on reaalajas parameetrite kuva (võimendus, sagedus, dünaamiline vahemik) intuitiivseks juhtimiseks.
Põhjalikud rakendused erinevatel erialadel
DW{0}}L3 on loodud vastama erinevate meditsiinivaldkondade nõudmistele:
Sünnitusabi ja günekoloogia
Täpne loote mõõtmine (BPD, NT), platsenta hindamine ja emaka pildistamine kudede harmoonilise tehnoloogiaga.
Kardioloogia
Üksikasjalik ehhokardiograafia, kasutades faasitud massiivi sonde ja spektraalset Doppleri, et analüüsida südameklapi funktsiooni ja verevoolu kiirust.
Vaskulaarmeditsiin
Avastada unearteri stenoos ja venoossed häired suunaenergia Doppleri ja automaatse spektri mähisjoone mõõtmise abil.
Pediaatria ja neonatoloogia
Õrnad mikro-kumerad sondid enneaegsete imikute ja pediaatriliste patsientide mitteinvasiivseks pildistamiseks-.
Tehniline tipptase ja töökindlus
Võimas riistvara
Sisseehitatud -512 GB SSD tagab kiire käivitamise ja sujuva töö, samas kui DICOM 3.0 ühilduvus võimaldab andmete jagamiseks sujuvat integreerimist PACS-süsteemidega.
Täppiskontrollid
Reguleeritav võimendus (0–100), 8-segmendi TGC ja dünaamiline ulatus (20–280 dB) võimaldavad peenhäälestust keeruliste juhtumite jaoks, nagu rasvunud patsiendid või sügavad koestruktuurid.
Vastupidavus ja tugi
Kaasas 2-aastane garantii (pikendatav kuni 5 aastani) ja eluaegsed tarkvaravärskendused, mis tagavad pikaajalise töökindluse ja juurdepääsu uutele funktsioonidele.
Miks valida DW{0}}L3 ultrahelisüsteem?
Kohanemisvõime
Kohandatav valikuliste sondide (rektaalne, faasiline massiiv) ja tarvikutega (termoprinter, käru) vastavalt arenevatele kliinilistele vajadustele.
Tõhusus
Vähendab eksamiaega intelligentsete eelseadistuste, ühe-klõpsuga optimeerimise ja sisseehitatud-lõikepuhvri abil piltide koheseks salvestamiseks/edastamiseks.
Selgus
Täiustatud müravähendus- ja servade täiustamise tehnoloogiad pakuvad teravaid, diagnostilise{0}}kvaliteediga pilte isegi keerukate anatoomiate korral.
Suurendage oma diagnostikavõimalusiDW-L3 Color Doppleri ultrahelisüsteem-kaasaskantav, intelligentne ja usaldusväärne lahendus tänapäevaste tervishoiuseadete jaoks. Seda usaldavad kliinikud ja haiglad üle maailma, see ühendab tipptasemel-tehnoloogia kasutaja-sõbraliku disainiga, et võimaldada täpset ja tõhusat patsiendihooldust.
